進料粒度:≤1200mm
生產能力:1-1000t/h
適用物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石、建筑垃圾等
免費到廠參觀,全程教學式協助辦廠
免費獲取報價 預約考察熱線:0371-67772626
鄂式破碎機介紹視頻
鄂式破碎機簡稱鄂破,又叫鄂式碎石機,由動顎和靜顎兩塊顎板組成破碎腔,模擬動物的兩顎運動而完成物料破碎作業的破碎機,主要用作粗碎機和中碎機,破碎比大、產品粒度均勻,設備結構簡單、工作可靠、運營費用低,可滿足不同用戶需求,主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門。

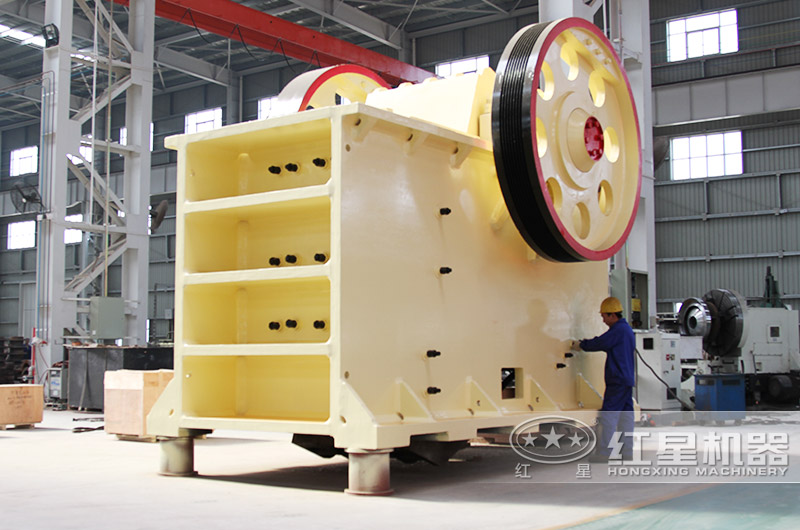

大型鄂式破碎機圖片

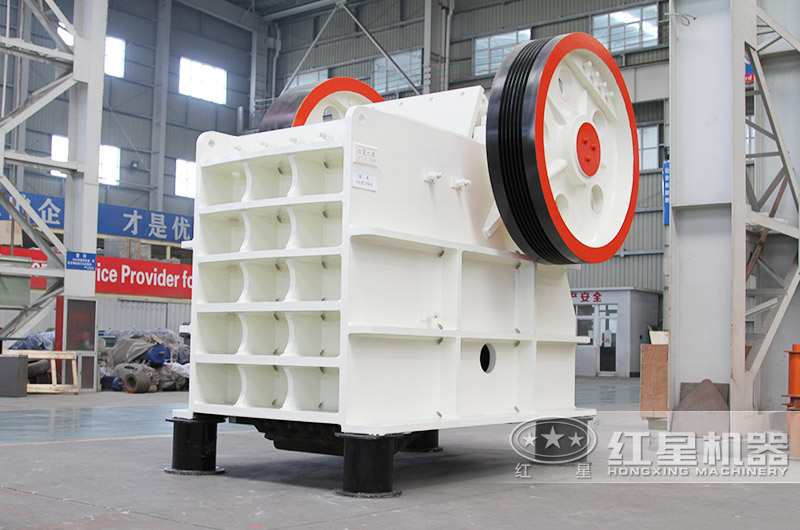

德版鄂式破碎機圖片

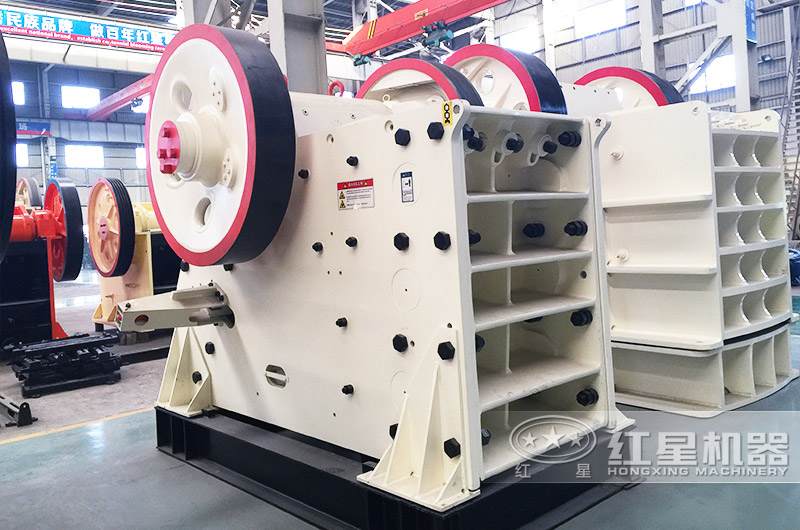

歐版鄂式破碎機圖片
1、“V”形破碎腔,深而且無死區,不易發生堵料,破碎比大、提高了進料能力與產量;
2、設備節能:單機節能15%~30%,系統節能一倍以上;
3、破碎腔體加以嚴格密封,避免粉塵外泄,并安裝有除塵、降噪系統,所以噪音低、粉塵少;
4、排料口調整范圍大,可滿足不同用戶要求,成品粒度均勻、雜質少、無過粉碎、少針片狀;
5、潤滑系統安全可靠,部件更換方便,設備維護保養簡單;
河南紅星礦山機械有限公司(河南鄂式破碎機公司)具有多年的生產經營破碎機械設備的技術實力和經驗的積累,潛心研制的鄂式破碎機在礦山選礦行業發揮了積極的作用,是礦山選礦行業不可缺少的礦山破碎機械,既可以單獨使用,也可以與制砂設備、選礦設備配套使用,以良好的工作性能獲得了廣大選礦生產線用戶的好評。
紅星廠家除了鄂式碎石機價格優惠以外,有專業的生產廠房和技術研究實驗室,產品有嚴格的出廠質量標準,紅星鄂式破碎機廠家同時生產破碎機械、制砂機械、磨粉機械、選礦機械等相關設備,其報價合理,有嚴密的質量保證,顎式破碎機是高性能的破碎設備。

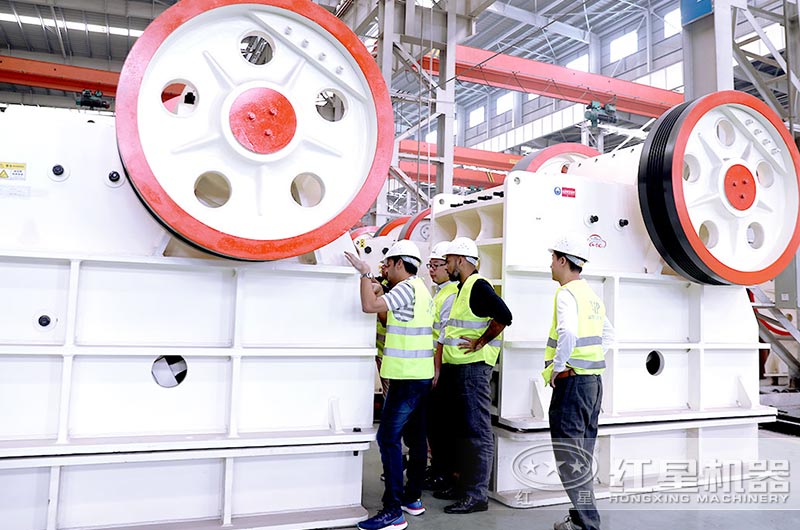

客戶來廠參觀、近距離了解設備
紅星是鄭州大型鄂式破碎機廠家,直接面向用戶,沒有中間流程,購機更劃算,可隨時在線咨詢了解鄂式破碎機價格,免費獲取詳細數值,享直銷優惠,還為用戶提供完善的售后服務,如生產工藝流程的布置,設備的選購,運輸,安裝使用的遇到的問題,高質量零部件和相關配件等,保證了鄂式破碎機有一個良好的性價比。

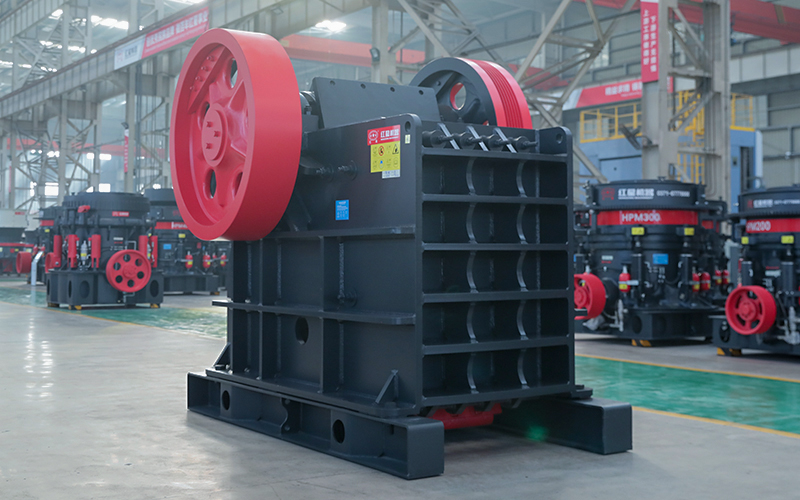

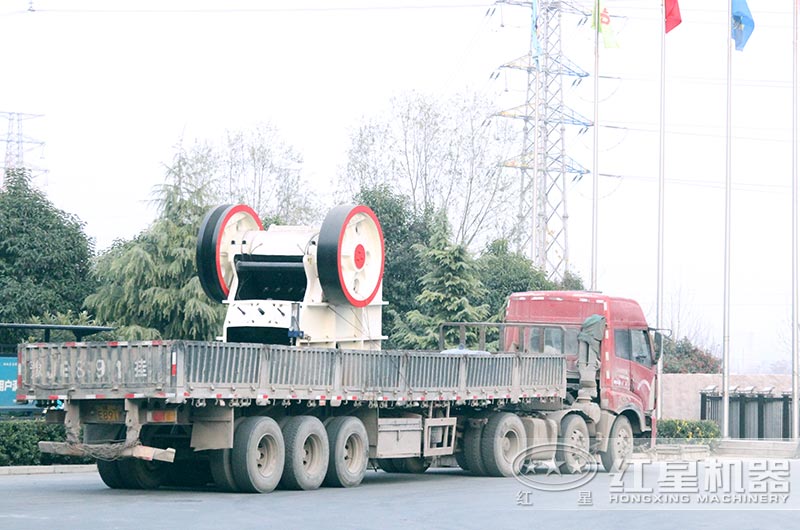

顎式破碎機設備發往河南許昌
設計產量:時產800噸
進料粒度:≤1020mm
出料規格:0-5-10-15-20-30mm

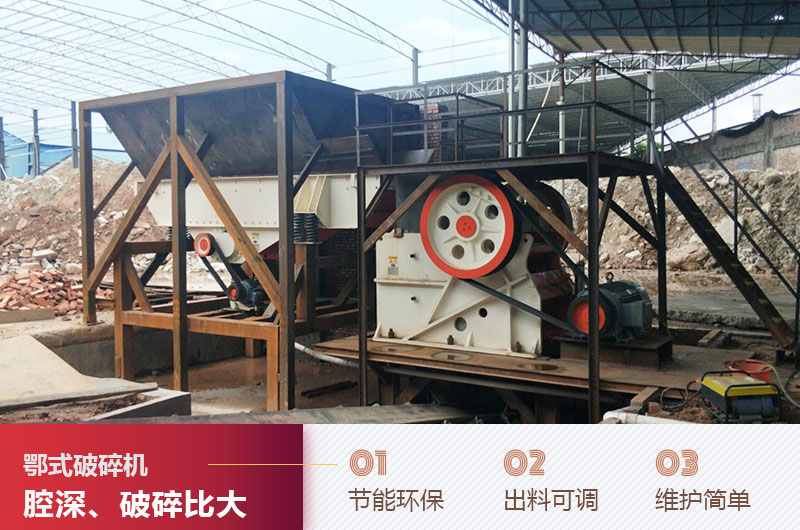

鄂式破碎機工作視頻,河南客戶現場
河南客戶 | 設備配置 |
---|---|
振動給料機 | ZSW600×180 |
鄂式破碎機 | PE-1200×1500 |
單缸圓錐破 | SC315S |
多缸液壓圓錐破碎機 | HXHP300(2臺) |
反擊式破碎機 | PF-1820 |
振動篩 | 2YK3072/3YK3072(4臺) |
輸送機 | 若干 |

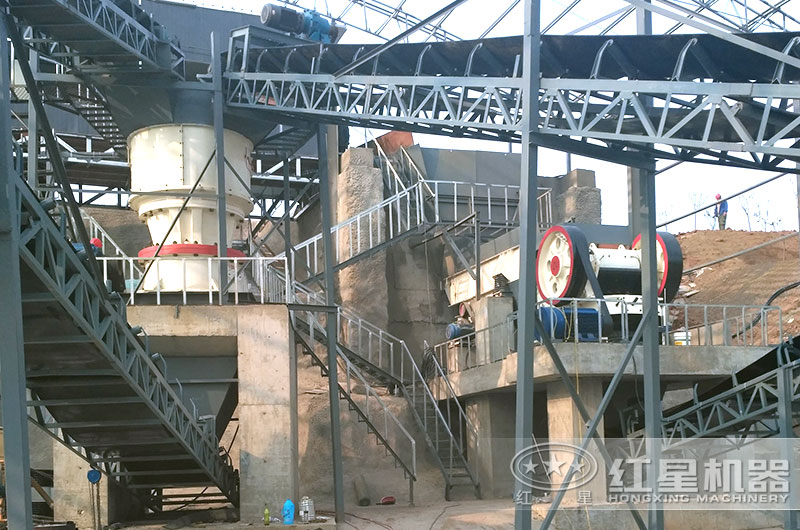

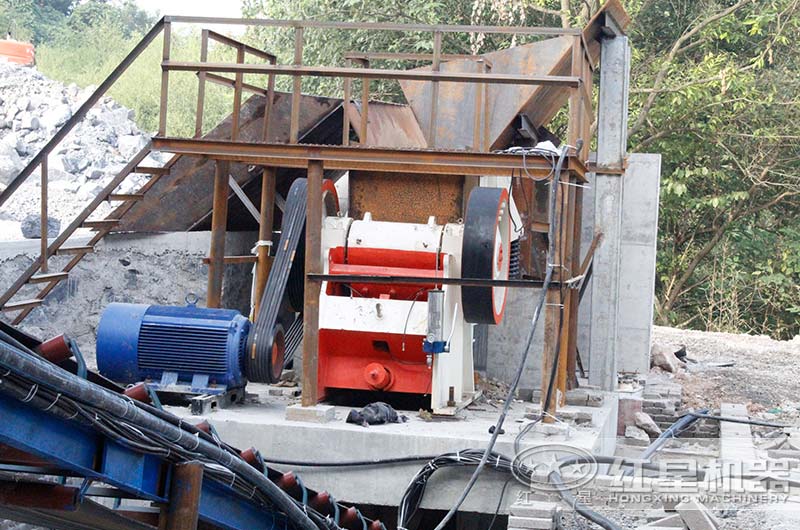

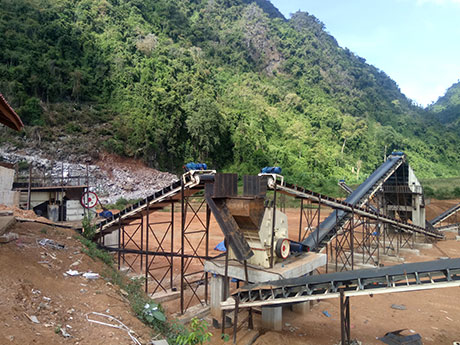

安徽客戶鄂式破碎機工作現場圖

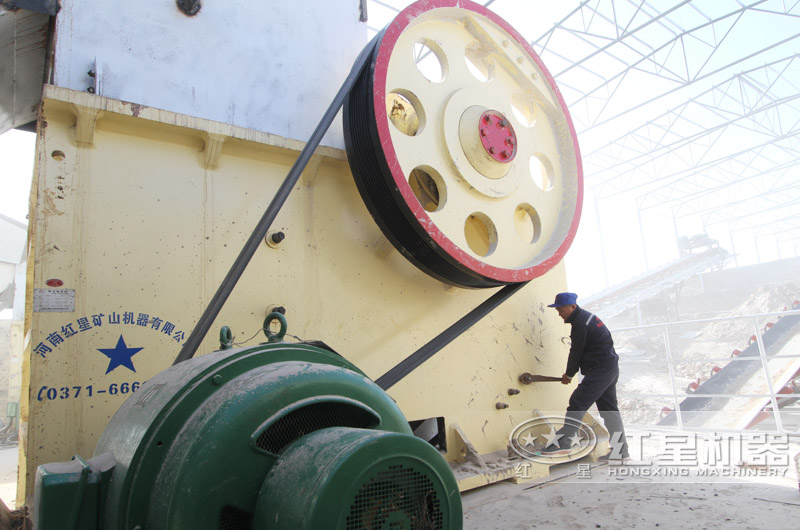

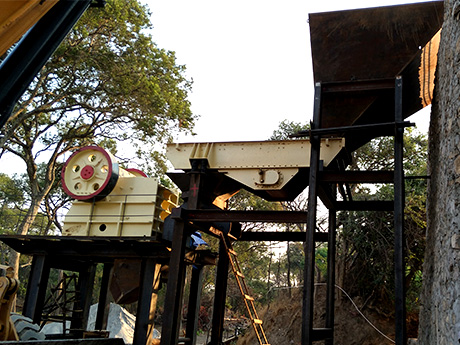

河北客戶鄂式破碎機工作現場圖
1、機架:機架是上下開口的四壁剛性框架,用作支撐偏心軸并承受破碎物料的反作用力,要求有足夠的強度和剛度,一般用鑄鋼整體鑄造,小型機也可用優質鑄鐵代替鑄鋼,機架需分段鑄成,再用螺栓牢固鏈接成整體,鑄造工藝復雜。

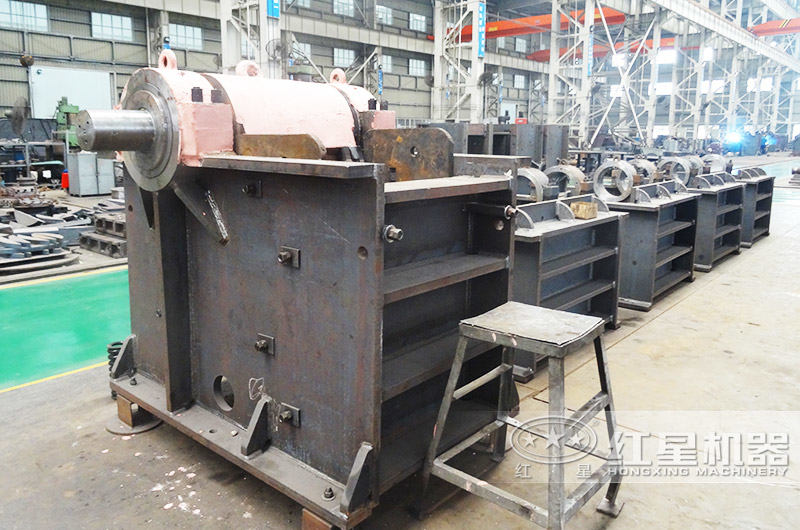

鄂式破碎機機架
2、顎板和側護板:定顎和動顎都由顎床和顎板組成,顎板是工作部分,用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁,動顎顎床懸掛在軸上,要有足夠的強度和剛度,以承受破碎反力,因而大多是鑄鋼或鑄鐵件。

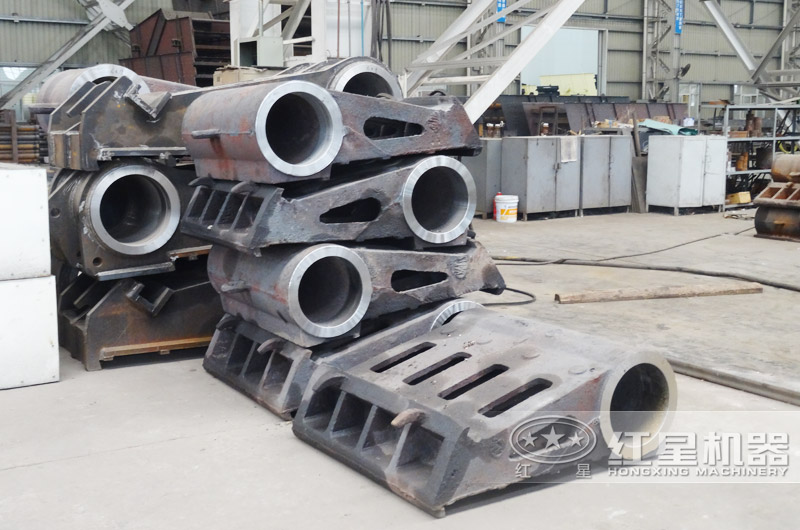

鄂式破碎機顎板和側護板
3、傳動件:偏心軸是鄂式破碎機的主軸,受有巨大的彎扭力,采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪,另一端裝飛輪。
4、調節裝置:調節裝置有楔塊式、墊板式和液壓式等,一般采用楔塊式,由前后兩塊楔塊組成,前楔塊可前后移動,頂住后推板;后楔塊為調節楔,可上下移動,兩楔塊的斜面倒向貼合,由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。

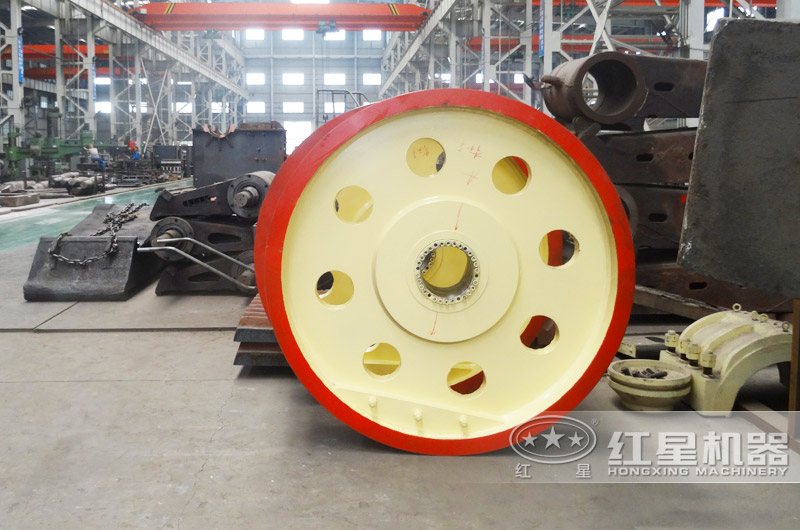

5、飛輪:鄂式碎石機的飛輪用以存儲動顎空行程時的能量,再用于工業形成,使機械的工作符合趨于均勻,帶輪也起著飛輪的作用,飛輪常以鑄鐵或鑄鋼制造,小型機的飛輪常制成整體式,飛輪制造,安裝時要注意靜平衡。
鄂式破碎機飛輪
6、潤滑裝置:偏心軸軸承通常采用集中循環潤滑,心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油,動顎的擺角很小,使心軸與軸瓦之間潤滑困難,常在軸瓦底部開若干軸向油溝,中間開一環向油槽使之連通,再用油泵強制注入干黃油進行潤滑。
擴展資料:鄂式破碎機易損件介紹
名稱 | 材料 | 使用壽命/月 |
---|---|---|
動顎、定顎的破碎齒板 | 錳鋼 | 4 |
前后推力板 | 鑄鋼 | 24 |
推力板支撐座 | 碳鋼 | 10 |
偏心軸的軸承襯 | 合金 | 36 |
動顎懸掛軸的軸承襯 | 青銅 | 12 |
鄂式破碎機維護簡單
為保證鄂式破碎機的正常工作,除正確操作外,必須進行計劃性維修,其中包括日常維護檢查,小修、中修和大修。
1、小修 主要內容包括檢查并修復調整裝置,調整排料口間隙,對磨損的襯板調頭或更換,檢查傳動部分、潤滑系統及時跟換潤滑油等,小修的周期為1~3個月左右。
2、中修 除進行小修的工作外,還包括更換推力板、襯板、檢查并修復軸瓦等。中修的周期一般為1~2年左右。
3、大修 還包括和更換車削偏心軸和鄂心軸,澆鑄連桿頭上部的巴氏合金,更換或修復個磨損件,周期一般為5年左右。
河南鄂式破碎機廠家地址:鄭州高新技術產業開發區檀香路8號。
顎式破碎機
型號 | 進料口尺寸 (mm) | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 (長×寬×高) (mm) |
PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
CJ系列歐版顎式破碎機
型號 | 最大進料粒度 | 進料口尺寸 | 出料口調整范圍 | 處理能力(t/h) | 電機功率(KW) | 外形尺寸 長×寬×高(KW) |
CJ96 | 480 | 930×580 | 60-175 | 105-390 | 4P 90 | 2850×2270×1950 |
CJ106 | 560 | 1060×700 | 70-200 | 150-500 | 4P 110 | 3280×2580×2400 |
CJ120 | 700 | 1200×870 | 70-200 | 175-610 | 4P 160 | 3700×2790×2950 |
CJ125 | 760 | 1250×950 | 100-250 | 270-831 | 4P 160 | 4230×2780×2960 |
CJ150 | 960 | 1400×1200 | 125-250 | 340-880 | 4P 200 | 5030×3440×3970 |
CJ160 | 960 | 1600×1200 | 150-300 | 430-1145 | 4P 250 | 5780×3460×3580 |
CJ200 | 1200 | 2000×1500 | 175-300 | 630-1435 | 6P 400 | 6600×4030×4400 |
CJ1511 | 850 | 1500×1070 | 125-300 | 425-1195 | 6P 200 | 4130×3000×3330 |
CJ1513 | 1040 | 1500×1300 | 150-300 | 530-1280 | 6P 200 | 4620×2890×4190 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
德版顎式破碎機
型號 | 進料口尺寸 | 最大進料粒度 (mm) | 出料口調整范圍 | 處理能力(t/h) | 電機功率 | 外形尺寸 長×寬×高 (mm) |
HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
HD86(69) | 580×860 | 500 | 50-150 | 60-280 | 8P 75 | 2200×1754×1810 |
HD98(751) | 680×980 | 630 | 75-175 | 110-410 | 8P 110 | 2660×1960×2175 |
HD110(912) | 850×1100 | 750 | 100-200 | 170-550 | 6P 132 | 2960×2381×2556 |
HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
大家都在問 共有 4 個咨詢 查看全部咨詢
蔣先生:鄂式破碎機一小時生產多少噸物料?工作能力如何?
答 鄂式破碎機是比較通用型的破碎機,工作能力比一般破碎機更強些,至于一小時生產多少噸物料?這個要根據其具體型號來看,包括有PE粗碎型、PEX中細碎型。
張老師:請問鄂式破碎機的價格高嗎?多少錢?
答 關于鄂式破碎機價格問題,是大部分客戶都比較關心的,該設備的結構簡單,是由我公司自主研發、設計、生產,制造工藝精湛、成熟,管理方式科學、合理,并且直接銷售給一線客戶,保證在品質靠譜的前提下,保持其價格的經濟實惠性,性價比頗高。
答 您好,我公司的鄂式破碎機在設計、制造等各個方面都更盡心、細心,30年來,公司始終秉持“匠心智造”精神,采用高品質材料,鄂板、飛輪等部件科學設計,打造更高品質、更優秀的鄂式破碎機。
吳先生:69鄂破配多大電機?配多大小鄂破?多大的反擊破?
答 69鄂破主要通過模擬動物的兩顎運動而完成破碎作業的一種設備,主要作為粗碎機,可處理各種礦石與大塊物料,69鄂破每小時產量50-160噸,配6P 55kw電機,可配置PEX-250×1000型號(4臺)、PEX-300×1300型號小鄂破(2臺),以及配PF-1210、PF-1214反擊破,組成一條石料生產線。
