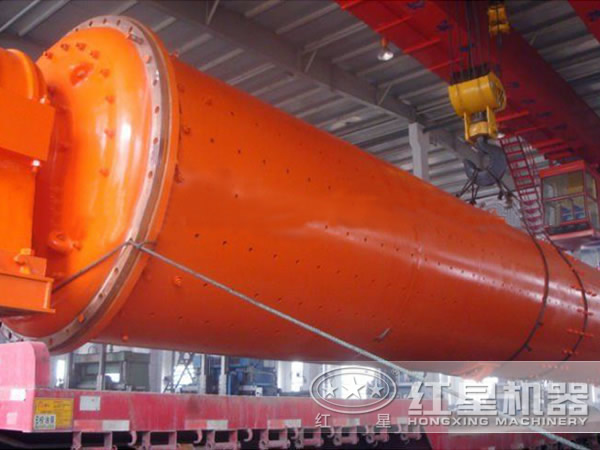

紅星球磨機現場墊鐵及地腳螺栓安裝

地腳螺栓安裝前，應將地腳螺栓上的銹垢油污清除干凈，但螺紋部分仍上油脂防止生銹，檢查螺栓與螺母是否良好。地腳螺栓套管上應加防護蓋，防止雜物落入地腳螺栓孔內，套管埋入前應檢查位置是否符合地基圖，與地腳螺栓配合是否良好，放置地腳螺栓后，為定位方便，應使用模板支撐牢靠，然后再向埋設件內倒入添塞物。地腳螺栓位移誤差在1-2mm以內，螺栓垂直度誤差在1/1000mm以內。

地腳螺栓的螺母下面必須加墊圈，應當用鎖緊裝置鎖緊，可用彈簧墊圈或雙螺母，混凝土達到設計強度75%以后，才允許擰緊地腳螺栓。

球磨機各底板找平采用墊鐵進行調整，墊鐵組應盡量減少墊鐵塊數，每一墊鐵組不超過5塊。材料可采用普通碳素鋼，墊鐵邊緣應打磨光滑，成對斜墊鐵加工時其尺寸相同且有相同斜度，斜面經刨削或磨床加工，斜度宜為1/20-1/40。

每一組墊鐵均應放置整齊平穩、接觸良好。每對斜墊鐵的重疊面積應不大于墊鐵面積的75%以上。底板調平后各組墊鐵均應壓緊，墊鐵與墊鐵間、墊鐵與設備底板間用厚度0.05mm的塞尺檢查，在墊鐵同一斷面處兩側塞入的長度總和不超過墊鐵長度或?qū)挾鹊?/3，墊鐵應露出底座10-50mm，墊鐵伸入底座的長度應超過地腳螺栓。墊鐵調整好，找平后，各墊鐵間應點焊牢固。

每個地腳螺栓兩側近旁均應放置墊鐵組，墊鐵組在放置平穩和不影響二次灌漿的情況下，應盡量靠近地腳螺栓和主要受力部位。相鄰墊板組之間的距離宜為300~600mm。
